De bodemafvoer (main drain) zuigt water aan vanaf het diepste punt van je zwembad en levert het aan de filterpomp. Hierdoor circuleert niet alleen het oppervlaktewater via de skimmer, maar ook het koudere, zwaardere water op de bodem. De bodemafvoer levert 20 tot 30% van de totale flow en is essentieel voor gelijkmatige waterkwaliteit, temperatuurverdeling en het verwijderen van fijn bezinksel dat naar de bodem is gezakt.
Hoe werkt de bodemafvoer in een zwembad?
De bodemafvoer zit in de bodem van het zwembad, meestal op het diepste punt. Het is een ronde of vierkante inlaat met een rooster (grating) dat voorwerpen en haar buiten het systeem houdt. Onder het rooster loopt een PVC-leiding naar de technische ruimte waar de filterpomp staat.
Wanneer de pomp draait, creëert die onderdruk in alle zuigleidingen. Water stroomt via het rooster de bodemafvoer in, door de leiding naar de pomp en vervolgens naar het filter. De bodemafvoer heeft geen eigen bewegende delen. De zuigkracht komt volledig van de pomp.
Bij een standaardinstallatie met een driewegklep kun je de verhouding tussen skimmer en bodemafvoer instellen. De gebruikelijke verdeling is 70% skimmer en 30% bodemafvoer. Bij veel vuil op de bodem draai je tijdelijk naar 50/50.
Tip
Voel aan de retourstralen of er voldoende waterdruk is. Minder druk kan betekenen dat het bodemafvoerrooster verstopt zit met bladeren of kalkafzetting. Controleer het rooster minimaal 1 keer per maand.
Waarom de bodemafvoer belangrijk is voor waterkwaliteit
Zonder bodemafvoer wordt alleen de bovenste 10 tot 15 cm van het water door de skimmer afgezogen. Het water op de bodem, vaak 1,2 tot 2 meter diep, blijft grotendeels stilstaan. Dit leidt tot drie problemen.
Temperatuurverschillen. Warm water stijgt, koud water zakt. Zonder bodemcirculatie kan het temperatuurverschil tussen oppervlak en bodem oplopen tot 3 tot 5 graden Celsius. Dit is oncomfortabel bij het zwemmen en bevordert algengroei in de koudere zones.
Bezinksel en fijn vuil. Stof, dode algen, zanddeeltjes en huidcellen zakken naar de bodem. De skimmer kan dit materiaal niet bereiken. De bodemafvoer zuigt het rechtstreeks naar het filter.
Ongelijke chemicalieverdeling. Chloor en andere desinfectiemiddelen worden via de retourstralen in het water gebracht. Zonder bodemcirculatie bereiken ze de onderste waterlaag trager. De chloorconcentratie op de bodem kan 0,2 tot 0,5 mg/l lager liggen dan aan het oppervlak.

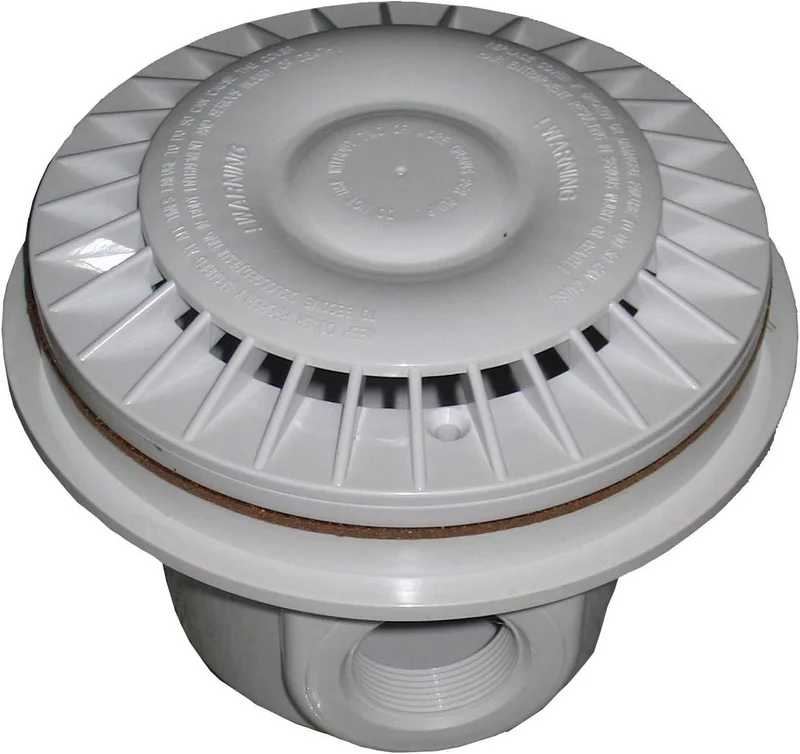

Onderdelen van een bodemafvoer
De bodemafvoer is een relatief eenvoudig onderdeel. Hieronder vind je de componenten.
| Onderdeel | Functie | Materiaal |
|---|---|---|
| Rooster (grating) | Houdt voorwerpen en haar buiten het systeem | ABS-kunststof, UV-bestendig |
| Behuizing (sump) | Vangt het water op en leidt het naar de leiding | PVC of ABS |
| Anti-vortex deksel | Voorkomt draaikolkvorming die extra zuigkracht veroorzaakt | ABS, VGB-gecertificeerd |
| Zuigleiding | PVC-buis van bodemafvoer naar pomp | PVC 50 mm of 63 mm |
| T-stuk (bij dubbele afvoer) | Verdeelt de zuigkracht over twee roosters | PVC |
De diameter van het rooster is standaard 20 cm voor particuliere zwembaden en 30 cm voor openbare baden. Grotere roosters verdelen de zuigkracht over een groter oppervlak, wat de veiligheid verhoogt.
Veiligheid: waarom anti-entrapment zo belangrijk is
De bodemafvoer is het enige zwembadonderdeel dat een direct veiligheidsrisico vormt. De zuigkracht van de pomp kan sterk genoeg zijn om iemand tegen het rooster te trekken en vast te houden. Dit heet “entrapment” en heeft in het verleden geleid tot ernstige ongelukken.
Soorten entrapment
Er zijn vijf typen entrapment die bij bodemafvoeren kunnen voorkomen:
- Body entrapment - het lichaam (meestal de borst of rug) blokkeert het rooster volledig
- Limb entrapment - een arm of been raakt vast in de opening
- Hair entrapment - lang haar wordt in het rooster gezogen
- Evisceration - bij direct contact met een zuigopening zonder rooster (extreem zeldzaam)
- Mechanical entrapment - sieraden of badkleding haken vast
De SVHP-norm en VGB Safety Act
In de Verenigde Staten schrijft de Virginia Graeme Baker Pool & Spa Safety Act (2008) voor dat alle openbare zwembaden anti-entrapment roosters moeten hebben die voldoen aan de ANSI/APSP-16 norm. In Europa gelden vergelijkbare eisen via de EN 13451-normen.
De belangrijkste veiligheidsmaatregel is een anti-vortex rooster. Dit rooster is bol of koepelvormig, waardoor het onmogelijk is dat een plat lichaamsdeel het volledig afdekt. De zuigkracht wordt verdeeld over een groter oppervlak.
Tip
Vervang het bodemafvoerrooster elke 5 tot 7 jaar of eerder als het barsten, verkleuring of vervorming vertoont. Een nieuw anti-vortex rooster kost 15 tot 35 euro. Gebruik altijd een VGB-gecertificeerd exemplaar.
Enkele versus dubbele bodemafvoer
De keuze tussen een enkele en dubbele bodemafvoer heeft grote gevolgen voor zowel veiligheid als circulatie.
Enkele bodemafvoer
Een enkele bodemafvoer heeft een rooster, een behuizing en een zuigleiding naar de pomp. Dit is de eenvoudigste configuratie. Het risico is dat als het rooster volledig geblokkeerd raakt, de volledige zuigkracht van de pomp (tot 300 kg bij een 1 pk pomp) op dat ene punt werkt.
Particuliere zwembaden met een enkele bodemafvoer moeten een Safety Vacuum Release System (SVRS) of een anti-entrapment rooster hebben. Een SVRS detecteert abnormale zuigkracht en schakelt de pomp automatisch uit binnen 3 seconden.
Dubbele bodemafvoer
Een dubbele bodemafvoer heeft twee roosters die minimaal 1 meter uit elkaar liggen (bij voorkeur 1,5 tot 2 meter). De twee roosters zijn via een T-stuk verbonden met een gemeenschappelijke zuigleiding.
Als een van de twee roosters geblokkeerd raakt, stroomt het water via het andere rooster door. De zuigkracht wordt gehalveerd per rooster, waardoor het risico op entrapment drastisch afneemt. De meeste bouwvoorschriften voor nieuwe zwembaden schrijven dubbele afvoeren voor.
| Kenmerk | Enkele bodemafvoer | Dubbele bodemafvoer |
|---|---|---|
| Aantal roosters | 1 | 2 (min. 1 m apart) |
| Zuigkracht per rooster | 100% van pompvermogen | 50% per rooster |
| Veiligheid bij blokkade | Hoog risico zonder SVRS | Laag risico, redundant systeem |
| Circulatie | Eenzijdig | Breder, gelijkmatiger |
| Kosten (nieuwbouw) | 50 tot 100 euro | 100 tot 200 euro |
| Vereist SVRS? | Ja (bij de meeste normen) | Niet verplicht, wel aanbevolen |
Circulatiepatroon met bodemafvoer
De bodemafvoer beïnvloedt hoe water door het zwembad stroomt. Samen met de skimmer en de retourstralen creëert de bodemafvoer een driedimensionaal circulatiepatroon.
De retourstralen brengen gefilterd water terug via de wanden, schuin naar beneden en zijwaarts gericht. Dit water stroomt langs de bodem naar het diepste punt, waar de bodemafvoer het oppakt. Tegelijkertijd trekt de skimmer het oppervlaktewater af. Het resultaat is een verticale cirkel: water gaat via de retourstralen naar beneden, over de bodem naar de bodemafvoer, omhoog via de retourstralen, en langs het oppervlak naar de skimmer.
Bij een zwembad van 4 x 8 meter met een diepte van 1,5 meter (48.000 liter) en een pomp van 8 m3/uur, verwerkt de bodemafvoer circa 2,4 m3/uur (30% van de flow). De volledige turnover duurt dan 6 uur.
Zwembaden zonder bodemafvoer: hoe compenseer je?
De meeste opbouwzwembaden (Intex, Bestway, staalbakken) hebben geen bodemafvoer. Al het water komt via de skimmer of de inlaatopening het filtersysteem in. Dit werkt, maar vereist extra aandacht.
Retourstralen naar beneden richten. Stel de retourstralen (of het uitblaaspunt van de filterset) zodanig in dat er een neerwaartse stroming ontstaat. Dit duwt vuil van de bodem omhoog, zodat het uiteindelijk via de skimmer het filter bereikt.
Regelmatig stofzuigen. Zonder bodemafvoer verzamelt vuil zich sneller op de bodem. Stofzuig het zwembad 2 tot 3 keer per week met een handmatige bodemzuiger of gebruik een automatische zwembadrobot.
Chemicaliën handmatig verdelen. Giet chloor of andere middelen niet op een plek, maar loop rond het zwembad terwijl je ze toevoegt. Dit voorkomt concentratieverschillen tussen oppervlak en bodem.
Meer over de volledige waterkringloop lees je in hoe werkt een zwembad: het complete systeem .
Onderhoud van de bodemafvoer
De bodemafvoer zelf vraagt weinig onderhoud, maar verdient wel regelmatige inspectie.
| Actie | Frequentie | Waarom |
|---|---|---|
| Rooster visueel controleren | Maandelijks | Scheuren, verkleuring of ontbrekende schroeven opsporen |
| Rooster reinigen | Per kwartaal | Kalkafzetting en algenresten verwijderen |
| Rooster vervangen | Elke 5 tot 7 jaar | Materiaal veroudert door UV en chloor |
| Zuigleiding doorspoelen | Jaarlijks bij sluiting | Voorkomen dat vuil ophoopt in de leiding |
| Driewegklep smeren | Jaarlijks | Klep blijft soepel draaien |
Tijdens het winterklaar maken van je zwembad sluit je de bodemafvoerleiding af met een winterplug. Dit voorkomt vorstschade aan de leiding en het T-stuk.
Veelgestelde vragen over de bodemafvoer
Wat doet de bodemafvoer in een zwembad?
De bodemafvoer zuigt water aan vanaf het diepste punt van je zwembad. Dit water bevat bezinksel, fijn stof en koudere waterlagen die de skimmer niet bereikt. De bodemafvoer levert doorgaans 20 tot 30% van de totale waterflow naar de filterpomp en zorgt zo voor circulatie door het volledige watervolume.
Waarom zijn dubbele bodemafvoeren veiliger dan een enkele?
Bij een enkele bodemafvoer kan de volledige zuigkracht van de pomp op een klein oppervlak werken. Als iemand op het rooster gaat zitten, kan de zuigkracht zo sterk zijn dat diegene vastzit (tot 300 kg bij een 1 pk pomp). Bij dubbele afvoeren, minimaal 1 meter uit elkaar, wordt de zuigkracht verdeeld. Als een afvoer geblokkeerd raakt, stroomt het water via de andere door.
Wat is het verschil tussen een enkele en dubbele bodemafvoer?
Een enkele bodemafvoer heeft een rooster en een zuigleiding. Een dubbele bodemafvoer heeft twee roosters op minimaal 1 meter afstand, verbonden door een T-stuk. De dubbele variant is veiliger en in veel landen verplicht voor openbare zwembaden. Particuliere zwembaden profiteren ook van de betere circulatie.
Hoe werkt een zwembad zonder bodemafvoer?
Bij zwembaden zonder bodemafvoer komt al het water via de skimmer het systeem in. Je compenseert de ontbrekende bodemcirculatie door de retourstralen naar beneden te richten, 2 tot 3 keer per week te stofzuigen en eventueel een zwembadrobot in te zetten. De watertemperatuur is minder gelijkmatig verdeeld, met tot 3 tot 5 graden verschil tussen oppervlak en bodem.
