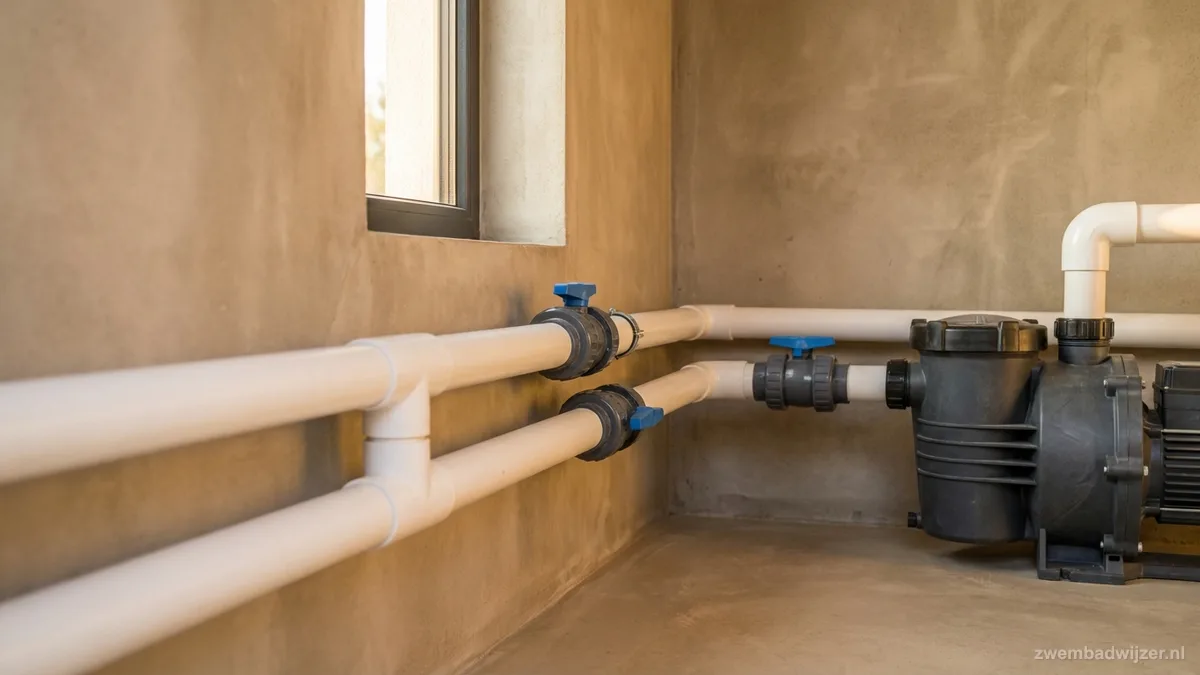

Het leidingwerk van je zwembad is het buizenstelsel dat alle componenten met elkaar verbindt: skimmer, bodemafvoer, pomp, filter, verwarming, zoutchlorinator en retourstralen. In Nederland en Belgie wordt vrijwel altijd PVC drukleiding gebruikt in diameters van 50 mm of 63 mm. De juiste diameter, het correct verlijmen en een goed hydraulisch ontwerp bepalen of je systeem probleemloos functioneert of continu met te weinig flow kampt.
Welke PVC diameter kies je voor je zwembad?
De twee gangbare diameters voor particuliere zwembaden zijn 50 mm en 63 mm (buitendiameter). De keuze hangt af van het debiet van je pomp en de totale leidinglengte.
Doorstroomcapaciteit per diameter
| Diameter | Max. aanbevolen debiet | Watersnelheid bij max. debiet |
|---|---|---|
| 50 mm (binnendiameter 43,4 mm) | 10 m3/uur | 1,9 m/s |
| 63 mm (binnendiameter 55,4 mm) | 16 m3/uur | 1,8 m/s |
| 75 mm (binnendiameter 66,0 mm) | 25 m3/uur | 2,0 m/s |
De vuistregel is: houd de watersnelheid onder 2,0 m/s op de drukzijde en onder 1,5 m/s op de zuigzijde. Bij hogere snelheden neemt de weerstand exponentieel toe en krijg je hoorbare stroomgeluiden in de leidingen.
Wanneer kies je 63 mm in plaats van 50 mm?
Kies 63 mm in deze situaties:
- Je pomp heeft een debiet boven 12 m3/uur.
- De totale leidinglengte (zuig- plus drukzijde) is meer dan 15 meter.
- Je hebt meer dan 6 bochten van 90 graden in het systeem.
- Je sluit meerdere apparaten in serie aan (filter, warmtepomp, zoutchlorinator, UV).
Bij een klein opzetzwembad met een pomp van 4 tot 6 m3/uur en korte leidingen volstaat 50 mm ruimschoots.
Zuigzijde versus drukzijde: wat is het verschil?
Het leidingwerk van je zwembad is verdeeld in twee zones, gescheiden door de pomp.
De zuigzijde (voor de pomp)
De zuigzijde loopt van de skimmer en bodemafvoer naar de pomp. Hier heerst onderdruk: de pomp zuigt het water aan. Elk lek op de zuigzijde zuigt lucht aan in plaats van water te lekken. Luchtaanzuiging is de meest voorkomende oorzaak van pomproblemen.
Vuistregels voor de zuigzijde:
- Houd de zuigleiding zo kort mogelijk (maximaal 5 tot 8 meter).
- Gebruik zo min mogelijk bochten (elke 90-graden bocht kost circa 0,3 meter opvoerhoogte).
- Plaats de pomp maximaal 1 meter boven het waterniveau, liever lager.
- Gebruik bij voorkeur 63 mm leiding, ook als de drukzijde 50 mm is.
De drukzijde (na de pomp)
De drukzijde loopt van de pomp via het filter, de verwarming en eventuele behandelapparatuur naar de retourstralen. Hier heerst overdruk: het water wordt door de pomp geperst. Lekken op de drukzijde laten water ontsnappen.
De werkdruk van standaard PVC drukleiding (PN10) is 10 bar bij 20 graden Celsius. Een zwembadpomp levert maximaal 1,0 tot 1,5 bar, dus je hebt ruim voldoende marge.
Hoe verlijm je PVC leidingen correct?
Verlijmen van PVC is een chemisch proces: de lijm (eigenlijk een solvent cement) lost de buitenste laag van het PVC op. Wanneer twee delen worden samengedrukt, vloeien de oppervlakken in elkaar en vormen na uitharding een onlosmakelijke verbinding.
Benodigdheden
- PVC reiniger (voorbehandeling)
- PVC lijm (Tangit of gelijkwaardig, geschikt voor drukleiding)
- Afschuingereedschap of vijl
- Schone doek
Stappen voor een lekdichte verbinding
- Zaag de buis recht af met een PVC-zaag of fijntandige handzaag.
- Ontbraam de buitenzijde van de buis en de binnenzijde van de mof met een vijl of afschuiner.
- Reinig beide oppervlakken met PVC reiniger en laat 30 seconden drogen.
- Breng een dunne, gelijkmatige laag lijm aan op de buitenzijde van de buis en een dunnere laag in de mof.
- Duw de buis in een kwart draai in de mof tot aan de aanslag. Houd 30 seconden vast.
- Verwijder overtollige lijm direct met een schone doek.
De verbinding is na 2 uur hanteringsvast en na 24 uur volledig uitgehard bij 20 graden Celsius. Bij temperaturen onder 5 graden verlijm je geen PVC: de lijm hardt onvoldoende uit.
Tip
Zet het leidingsysteem 24 uur onder 2 bar luchtdruk voordat je leidingen ingraaft of beton stort. Controleer de manometer na 24 uur: geen drukverlies betekent lekdicht. Dit bespaart je enorm veel graafwerk achteraf.
Wanneer gebruik je schroefdraadverbindingen?
Schroefdraadverbindingen (BSP, British Standard Pipe) gebruik je op plekken waar je apparatuur wilt kunnen demonteren zonder te zagen. Denk aan:
- De aansluiting op de pomp (voor- en achterzijde)
- De aansluiting op het filterventiel
- De aansluiting op een warmtepomp
- De aansluiting op een zoutchlorinator
Gebruik altijd een 3-delige koppeling (ook wel “union” genoemd). Deze bestaat uit twee vaste delen en een losse moer. Je kunt de verbinding openen zonder de leiding te verplaatsen. Wikkel PTFE-tape (teflontape) 5 tot 8 keer om de schroefdraad voor een waterdichte afsluiting.
Basishydraulica: weerstand berekenen in je leidingwerk
De pomp moet voldoende “opvoerhoogte” (head) hebben om de weerstand van het complete systeem te overwinnen. Te veel weerstand betekent te weinig flow, en dus onvoldoende filtratie en verwarming.
Weerstandsbronnen in je systeem
| Component | Weerstand (meter waterkolom) |
|---|---|
| Zandfilter (schoon) | 0,3 tot 0,5 mwk |
| Zandfilter (vuil) | 0,8 tot 1,2 mwk |
| Warmtepomp | 0,2 tot 0,5 mwk |
| Zoutchlorinator | 0,1 tot 0,2 mwk |
| UV-systeem | 0,1 tot 0,3 mwk |
| 10 meter rechte leiding (50 mm) | 0,3 tot 0,5 mwk |
| 90-graden bocht | 0,05 tot 0,1 mwk |
| T-stuk | 0,1 tot 0,2 mwk |
De totale systeemweerstand bij een typisch zwembad met zandfilter, warmtepomp en 20 meter leiding bedraagt 2 tot 4 meter waterkolom. Je pomp moet een opvoerhoogte hebben die hoger is dan deze totale weerstand bij het gewenste debiet.
Equivalent leidinglengte methode
Een handige vuistregel: reken elke 90-graden bocht als 1,5 meter extra rechte leiding en elk T-stuk als 3 meter. Tel dit op bij de werkelijke leidinglengte om de “equivalente leidinglengte” te krijgen. Gebruik deze waarde in de pompcurve van je pomp om het werkelijke debiet af te lezen.
Typisch leidingschema van een zwembad
De volgorde van componenten in de retourleiding is belangrijk. Dit is het standaard leidingschema voor een compleet zwembadsysteem:
- Skimmer en bodemafvoer (zuigzijde, eventueel met driewegklep)
- Filterpomp met voorfilter
- Zandfilter of cartridgefilter met 6-wegsklep
- Warmtepomp (via bypass)
- UV-desinfectie (optioneel, via bypass)
- Zoutchlorinator (als laatste, via bypass)
- Retourstralen in de zwembadwand
Elk optioneel apparaat krijgt een eigen bypass zodat je het kunt omzeilen voor onderhoud of bij storing. Lees meer over de volledige waterkringloop en over de juiste pomp kiezen .
Wat is een bypass en hoe maak je er een?
Een bypass is een omleiding met drie kogelkranen in een H-vormige configuratie. De waterstroom kan door het apparaat geleid worden, er gedeeltelijk doorheen of er volledig omheen.
Waarom is een bypass noodzakelijk?
Een warmtepomp heeft een maximale doorstroming van vaak 3 tot 5 m3/uur, terwijl je filterpomp 8 tot 12 m3/uur levert. Zonder bypass gaat te veel water door de warmtewisselaar, waardoor die onvoldoende opwarmt en sneller slijt. Met de bypass regel je precies hoeveel water door de warmtepomp stroomt.
Bypass bouwen in 3 stappen
- Plaats twee T-stukken in de hoofdleiding, op de afstand van het apparaat.
- Verbind de T-stukken via het apparaat (de “omweg”).
- Plaats op elk been een kogelkraan: twee op de aansluitingen van het apparaat en een op het rechte stuk tussen de T-stukken.
Door de middelste kraan (op de hoofdleiding) gedeeltelijk te sluiten, dwing je meer water door het apparaat. Sluit je de twee buitenste kranen, dan gaat al het water door de hoofdleiding en is het apparaat gebypasst.
Veelgemaakte fouten bij zwembadleidingwerk
Vermijd deze problemen die vaak voorkomen bij doe-het-zelf installaties:
- Te kleine diameter op de zuigzijde: veroorzaakt cavitatie in de pomp (hoorbaar als grindgeluid). Gebruik altijd minimaal de poortmaat van de pomp.
- Te veel bochten: elke bocht verhoogt de weerstand. Gebruik waar mogelijk 45-graden bochten (halve weerstand van een 90-graden bocht) of soepele bogen.
- Verlijmen bij kou of regen: PVC lijm hecht niet goed onder 5 graden Celsius of op natte oppervlakken. Plan je lijmwerk bij droog weer boven 10 graden.
- Geen ontluchting: een hoog punt in de leiding waar lucht zich verzamelt (luchtzak) vermindert de flow. Zorg dat leidingen licht aflopen naar het laagste punt of plaats een ontluchtingsventiel.
Tip
Vervang twee 90-graden bochten kort na elkaar door een enkele, ruime boog (sweep elbow). Dit halveert de weerstand op dat punt en levert je 0,1 tot 0,2 mwk extra flow op. Bij 6 of meer bochten maakt dit een merkbaar verschil.
Isolatie en vorstbescherming van zwembadleidingen
In Nederland en Belgie vriest het regelmatig in de winter. Bevries je leidingwerk, dan scheurt het PVC en heb je dure reparaties. Neem deze maatregelen:
- Blaas alle leidingen leeg voor de winterstop met een compressor (maximaal 0,5 bar).
- Plaats winterpluggen in de retourstralen en skimmer.
- Leidingen die bovengronds lopen, isoleer je met buisisolatie (9 mm dikte minimaal).
- Ingegraven leidingen op een diepte van minimaal 60 cm liggen doorgaans vorstvrij.
Voor meer informatie over het aansluiten van een warmtepomp op je leidingwerk , lees je het aparte artikel.
